MANÓMETROS HIDRÁULICOS
Los manómetros hidráulicos son instrumentos utilizados para la medición de la presión en los fluidos, los manómetros industriales miden la presión normalmente en BARES, PASACALES o en PSI.
TIPOS DE MANÓMETROS:
1. MANÓMETRO DE BURDON:
Instrumento mecánico de medición de presiones que utiliza un tubo metálico o torcido, de sección transversal aplanada, un extremo del tubo está cerrado. Y la presión que se va a medir se aplica al otro extremo, el movimiento del extremo cerrado mide la presión interior esto provoca el movimiento de la aguja.

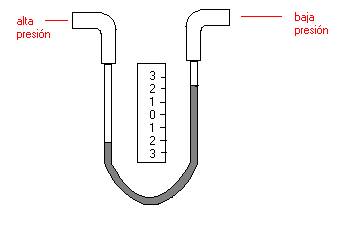

2. MANÓMETRO DE COLUMNA DE LÍQUIDO:
Este manómetro tiene doble columna liquida utilizada para medir la diferencia entre las presiones de dos fluidos, los tres tipos básico de manómetro de tubo de vidrio en U son: los de tintero y los de tubo inclinado, que pueden medir el vacío o la presión manométrica.

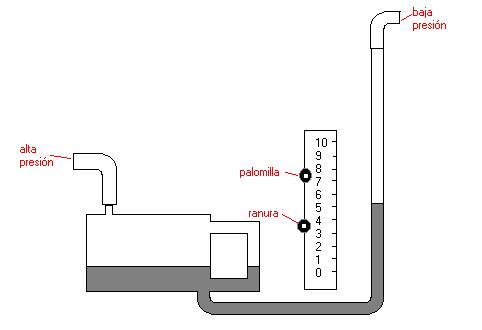

2.1 Manómetro de tintero:
Un extremo de este tipo de manómetro tiene un diámetro relativamente pequeño, la otra es un depósito. Cuando se produce un pequeño desnivel en el depósito, se compensa mediante ajustes de la escala de la rama manómetro. Los barómetros de mercurio se hacen generalmente del tipo de tintero.

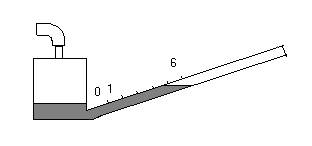

2.2 Manómetro de tubo inclinado:
Se usan para presiones manométricas inferiores a 250mm de columna de agua. El extremo largo de un manómetro de tintero se inclina con respecto a la vertical para alargar la escala. Si bien los manómetros de tubo son precisos y seguros, no producen un movimiento mecánico que pueda gobernar aparatos de registro y regulación.
3. BAROMETRO
El barómetro es básicamente un manómetro diseñado para medir la presión del aire. También conocido como tubo de Torricelli, este consiste en tomar un tubo de vidrio cerrado por un extremo y abierto por el otro, de 1 metro aproximadamente de longitud, llenarlo de mercurio, taparlo con el dedo pulgar e invertirlo introduciendo el extremo abierto en una cubeta con mercurio. Luego si el tubo se coloca verticalmente, la altura de la columna de mercurio de la cubeta es aproximadamente cerca de la altura del nivel del mar.
APLICAIÓN COTIDIANAS DEL MÁNOMETRO
El manómetro de buceo, es de vital importancia para el buceador por que le permite conocer cuánto aire le resta en el tanque, durante una inmersión y determinar entonces si debe continuarla o no.
ALGUNOS MÁNOMETROS USADOS
EN LA INDUSTRIA MANÓMETROS STANDAR:
Son manómetros de muelle tubular serie standar en diámetros de 40, 50, 63, 80 o 100mm.
MANÓMETROS DE BAJA PRESIÓN:
Manómetros a capsula de baja presión con montaje posterior o vertical.
MANÓMETROS DIGITALES:
Son manómetros con sensor integrado o independiente, con presiones altas hasta 100 bares
Nota:
Estos manómetros usados en la industria los puede encontrar en JGHYDRAULIK/MANOMETROS-HIDRAULICOS.
