Aplicaciones de acumuladores FOX a vejiga (Bladder)
Los acumuladores hidroneumáticos a vejiga de FOX ofrecen un amplio margen de aplicaciones, como son reserva de energía, reserva de seguridad, de suspensión, amortiguación de impulsos y de ruido, destacando su utilización en industrias de campos como, el aeroespacial, nuclear o armamento. Las aplicaciones más utilizadas se describen a continuación:
1. Aplicaciones reserva de energía
El ahorro energético es el argumento más importante para la utilización de acumuladores como reserva de energía. Los acumuladores FOX de vejiga en instalaciones hidráulicas, posibilitan bombas hidráulicas más pequeñas y con ello un menor consumo de fuerza, menor cantidad de calor, instalación y mantenimiento muy sencillos y, por lo tanto, unos gastos de funcionamiento y de explotación reducidos. En instalaciones que requieran gran cantidad de aceite en un tiempo corto o en el caso de unos ciclos de trabajo grandes, solamente se consigue una solución rentable y económica con acumuladores hidroneumáticos, siendo múltiples sus aplicaciones:

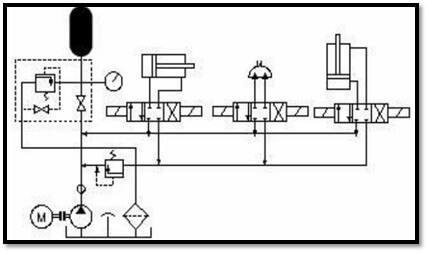

1.1 Suministro de gran cantidad de aceite.
Las máquinas de estampar, inyectar y soplado necesitan durante la inyección y de forma inmediata grandes cantidades de aceite. También tienen una gran necesidad de aceite los sistemas de desconexión rápida de turbinas, centrales eléctricas, etc.
En la mayoría de los casos se han previsto dichos sistemas de desconexión rápida para el accionamiento de un elemento de seguridad, es decir que, en régimen normal, el consumo de aceite es mínimo (solamente compensación por fugas). Sin el acumulador, una bomba debería suministrar continuamente una gran cantidad de aceite, con el fin de que al reaccionar el elemento de seguridad (quizás una o dos veces al año) se disponga inmediatamente de la cantidad de aceite necesario. Soluciones de este tipo son impensables desde el punto de vista económico.

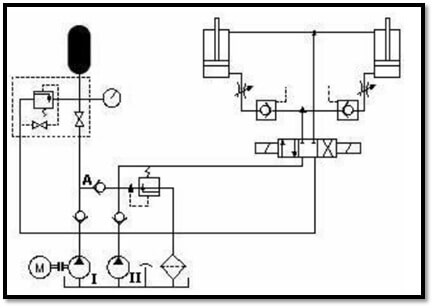

1.2. Reducción del tiempo de carrera.
Una producción racional en las operaciones de prensado y troquelado requiere grandes velocidades del vástago del cilindro en su carrera sin trabajo y precisamente el proceso de trabajo propiamente dicho se realiza a poca velocidad y elevada presión. En la carrera sin trabajo actúa la bomba (bomba de baja presión), la bomba II (bomba de alta presión) y el acumulador, de modo que se consigue la gran velocidad deseada. Al aumentar la presión hacia el final de la carrera se cierra la válvula de retención A, y solamente la bomba suministra un pequeño caudal y una elevada presión, mientras la bomba carga de nuevo el acumulador.
1.3 Mantenimiento de la presión constante.
Los acumuladores mantienen durante mucho tiempo la presión de apriete de dos cilindros. Una vez alcanzada dicha presión puede conmutarse de inmediato la bomba a otros receptores: el acumulador asegura durante todo el proceso de trabajo la presión de apriete necesaria.
2. Aplicaciones reserva de energía
Los acumuladores hidroneumáticos se utilizan cada vez más como elemento de seguridad. La red eléctrica puede averiarse o fallar en cualquier momento y dejar de funcionar el grupo motriz. Los acumuladores mantienen el caudal durante un determinado tiempo y protegen la maquinaria y las costosas instalaciones.
2.1 Suspensión hidrostática.
Durante el funcionamiento de la máquina los cojinetes hidrostáticos deben estar sometidos continuamente a presión. Cuando se produce una avería de la corriente falla el grupo motriz, y ya no se puede garantizar la presión del cojinete. Los acumuladores de vejiga aseguran la presión mínima necesaria durante la marcha por inercia de la máquina y evitan costosos daños en el cojinete hidrostático.

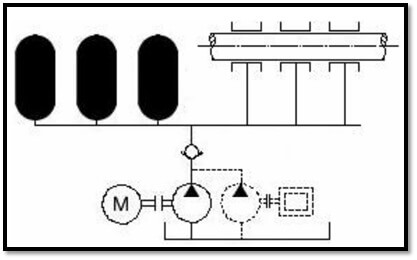

2.2 Suministro de aceite lubricante.
Los cojinetes de los grandes equipos (turbinas, grandes compresores, bombas de agua, etc.) deben lubricarse constantemente. Cuando se produce una avería de la red eléctrica se pone en funcionamiento y de inmediato una bomba auxiliar, que es accionada por una segunda fuente energética (por ejemplo, motor Diesel). La puesta en marcha de esta bomba auxiliar dura sin embargo algunos segundos, y durante este tiempo se interrumpe el caudal. Los acumuladores cubren este tiempo y aseguran una presión de lubricación constante.

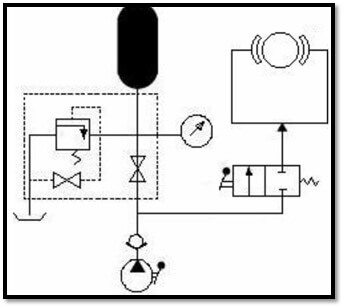

2.3 Frenado forzado.
El acumulador se utiliza para el accionamiento forzado de frenos y puertas en ferrocarriles de montaña, teleféricos, autocares, etc. El acumulador se carga en las estaciones con moto-bomba o en caso de emergencia con una bomba de mano. Así pues dispone en cualquier momento de la energía necesaria para frenados forzados o de emergencia. Muchas veces la maniobra es a la inversa, o sea, el frenado tiene efecto mediante fuerza elástica (muelles) y los cilindros de freno se mantienen abiertos por el acumulador de presión.
3. Aplicaciones suspensión
El acumulador es un elemento elástico con la gran ventaja de que la fuerza elástica sistema gas - aceite) puede adaptarse en cualquier momento y fácilmente.

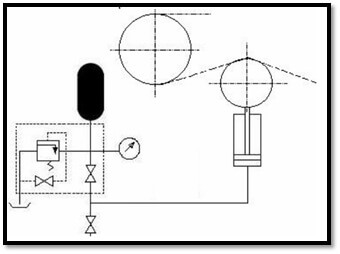

3.1 Tensión de cadenas.
Las cadenas de transmisión de las máquinas herramienta y de las máquinas textiles, así como de vehículos, pueden tensarse sin ser forzadas con ayuda de los acumuladores de presión. Los golpes de la cadena de transmisión no se transmiten a la máquina sino que son absorbidos por el acumulador.
3.2 Suspensión de vehículos.
Una suspensión hidroneumática aumenta la seguridad de los vehículos, amortigua los choques, reduce las cargas del material, los gastos de mantenimiento y servicio.

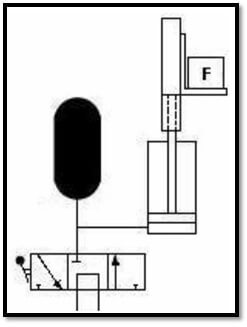

3.3 Amortiguación de choques mecánicos.
Los choques mecánicos como los que se producen al transitar por desniveles o al chocar con un obstáculo (por ejemplo, carretilla elevadora con horquilla) son absorbidos por el acumulador. Esto permite un apoyo seguro de la carga, una mayor velocidad de marcha, evita el peligro de accidentes y mejora el mantenimiento del vehículo.
4. Aplicaciones amortiguación de impulsos y de ruido

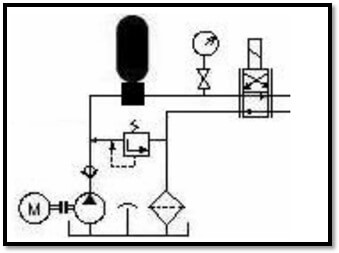

4.1 Bombas hidráulicas.
Las pulsaciones de las bombas hidráulicas producen ruidos y vibraciones y pueden dañar la sensibilidad de los elementos de control. En el caso de mandos consecutivos hidráulicos se desajusta la servo válvula con vibraciones desagradables.

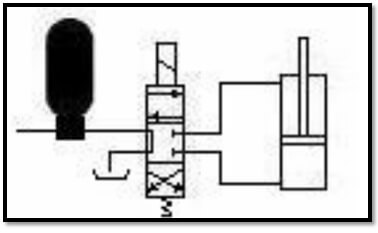

4.2 Válvulas de inversión rápida.
En máquinas de cadencia elevada no siempre resulta posible maniobrar las válvulas sin forzarlas. Los acumuladores de la serie “Pulse- Tone” absorben las sobre presiones por cambio de mando.
